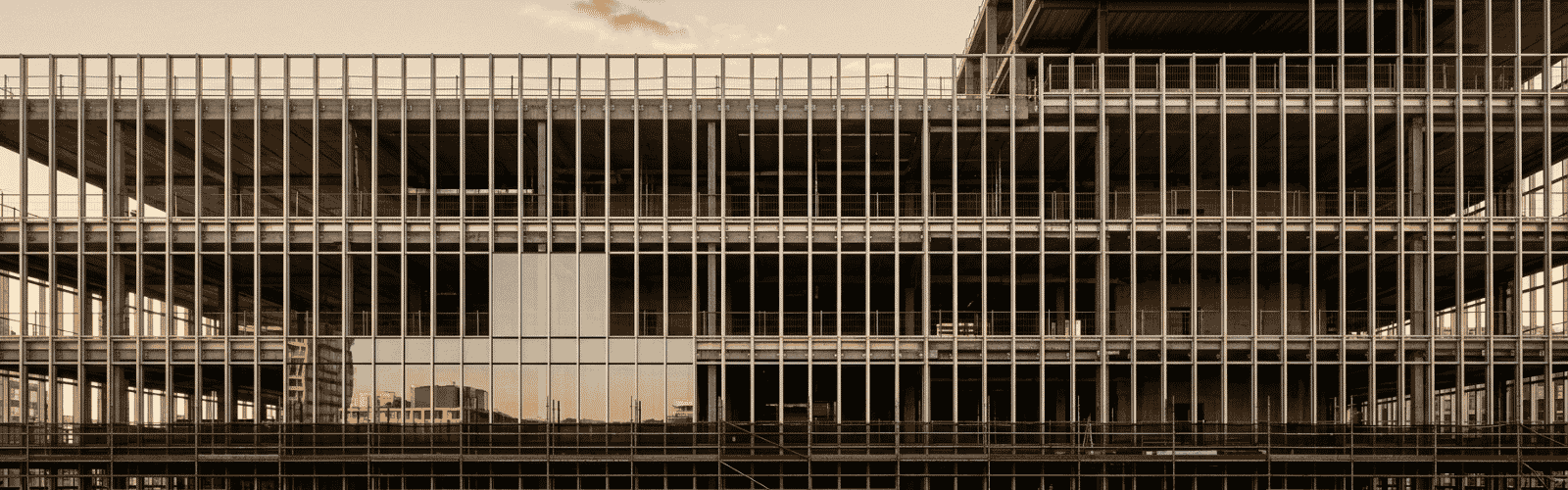

Pose mur-rideau aluminium NF EN 13830 : guide de chantier

Un mur-rideau conforme à la NF EN 13830 sur le papier peut devenir un chantier de reprises interminables si sa pose n'est pas maîtrisée, car cette norme certifie un produit, pas une mise en œuvre. Entre le choix du système de pose, la reprise des tolérances du gros œuvre, la gestion des mouvements du bâtiment et les essais d'étanchéité, la phase exécution concentre la plupart des risques de non-conformité et de retard. Ce guide vous détaille les points de vigilance à sécuriser sur chantier, du relevé de géométrie à la réception, pour les maîtres d'œuvre, conducteurs de travaux et entreprises générales qui pilotent ce lot.

La NF EN 13830 est la norme produit européenne du mur-rideau. Elle définit le mur-rideau comme un kit, c'est-à-dire un ensemble d'ossature et de remplissages vitrés ou opaques, et fixe les méthodes d'essai permettant de déclarer ses performances : résistance au vent, poids propre, résistance au choc, perméabilité à l'air et étanchéité à l'eau, ainsi que, selon les cas, le comportement au feu. Ces performances déclarées figurent dans la Déclaration des Performances (DoP) qui accompagne le marquage CE du kit.

Ce que la norme ne couvre pas, en revanche, c'est la mise en œuvre sur chantier. Le marquage CE atteste qu'un système a été testé et qu'il est capable d'atteindre certaines performances dans les conditions d'essai en laboratoire, pas que la pose réalisée sur un bâtiment donné respectera ces mêmes performances. La qualité d'exécution dépend des prescriptions de pose du fabricant, des règles de l'art et, en France, du NF DTU 33.1 relatif aux ossatures aluminium en façade légère. Pour la définition générale du produit, ses familles (VEC, VEP, VEA) et ses usages, vous pouvez consulter notre article de référence sur le mur-rideau, ainsi que notre comparatif mur-rideau ou bardage rapporté pour le choix en amont.

Un écart fréquent entre conformité produit et conformité de pose

Une entreprise peut poser un système parfaitement certifié NF EN 13830 avec des malfaçons d'exécution : fixations sous-dimensionnées, joints d'étanchéité mal raccordés, absence de rattrapage des tolérances de gros œuvre. Le bureau de contrôle et le maître d'œuvre doivent donc distinguer clairement, dans leurs points d'arrêt, ce qui relève de la conformité du produit (vérifiable sur la DoP et le PV d'essais) et ce qui relève de la conformité de la pose (vérifiable uniquement sur chantier).

Le choix du système de pose a des conséquences directes sur le planning, les moyens de levage et la logistique de chantier. Il se décide en amont, mais ses contraintes se révèlent pleinement en phase exécution.

Trame grille (système grid, ou stick)

Dans un système en trame grille, les montants et traverses en aluminium sont livrés en profilés bruts et assemblés directement sur le chantier, élément par élément, avant la pose des remplissages vitrés ou opaques. Cette méthode demande peu de moyens de levage lourds, s'adapte bien aux façades irrégulières ou aux petites surfaces, mais mobilise davantage de main-d'œuvre sur site, sur une durée plus longue, et reste plus exposée aux aléas météo (vent, pluie, gel) pendant l'assemblage et la pose du vitrage.

Panneaux préfabriqués (système unitized)

Dans un système préfabriqué, des cadres complets, vitrage compris, sont assemblés et contrôlés en atelier dans des conditions maîtrisées, puis transportés et levés sur chantier pour être accrochés directement sur les fixations préposées. Cette méthode réduit fortement le temps de présence sur chantier et améliore la répétabilité de la qualité de fabrication, mais impose des moyens de levage adaptés au poids et à l'encombrement des panneaux, ainsi qu'une logistique de stockage et de manutention plus exigeante.

Semi-rideau et solutions hybrides

Le semi-rideau combine une ossature posée en trame grille avec des remplissages préassemblés en atelier, ou associe localement des zones en trame grille et des zones en panneaux préfabriqués. Cette approche hybride permet d'optimiser le compromis délai/cadence sur les façades à géométrie mixte, au prix d'une coordination plus fine entre le bureau d'études, l'atelier et le chantier.

La qualité de pose d'un mur-rideau dépend directement de la précision du support qui le reçoit. Une nappe de fixations mal implantée ou une planéité de gros œuvre non maîtrisée se répercute sur toute la façade, sans possibilité de rattrapage économique une fois les premiers éléments posés.

Implantation et relevé de géométrie

Avant toute pose, un relevé de géométrie du gros œuvre (souvent au moyen d'un levé topographique ou d'un scan 3D sur les projets de grande hauteur) permet de comparer les cotes réelles aux cotes théoriques du plan de calepinage. Cette étape révèle les écarts de nappe, de planéité et de verticalité qu'il faudra rattraper au niveau des fixations, avant que le premier montant ne soit posé.

Platines, inserts et rattrapage tridimensionnel

Les fixations du mur-rideau au gros œuvre reposent généralement sur des platines réglables fixées sur des inserts ou des rails noyés dans la structure béton, ou sur des chevilles chimiques lorsque les inserts n'ont pas été prévus en amont. Ces platines doivent offrir un réglage dans les trois dimensions (X, Y, Z) pour absorber les écarts constatés au relevé, sans reporter de contrainte anormale sur l'ossature aluminium.

Tolérances de nappe et de planéité

Les tolérances de gros œuvre acceptables pour la pose d'un mur-rideau sont définies par le fabricant dans son guide de pose et encadrées par le NF DTU 33.1 ; elles doivent être vérifiées avant le démarrage du lot, projet par projet, avec le bureau de contrôle. Un écart de planéité excessif, non anticipé au marché, génère des reprises de gros œuvre coûteuses ou des compromis d'étanchéité qu'aucune entreprise sérieuse ne doit accepter sans réserve écrite.

Un mur-rideau doit transmettre au gros œuvre son poids propre, les efforts de vent et les mouvements différentiels du bâtiment, sans les cumuler d'un point de fixation à l'autre.

Points fixes et points glissants

Chaque montant de mur-rideau est ancré sur au moins un point fixe, qui reprend les efforts horizontaux (vent) et verticaux (poids propre), et un ou plusieurs points glissants, qui autorisent le déplacement longitudinal du profilé sous l'effet de la dilatation thermique sans générer de contrainte parasite. Une inversion ou un blocage accidentel de ces points lors de la pose est l'une des causes les plus fréquentes de déformation ou de fissuration de joints en service.

Dilatation thermique de l'aluminium sur grandes hauteurs

L'aluminium se dilate nettement plus qu'un profilé acier ou qu'une structure béton pour une même variation de température. Sur un mur-rideau de plusieurs niveaux, cet allongement cumulé doit être repris par des jeux de dilatation dimensionnés au profilé, à l'exposition de la façade et aux écarts de température saisonniers du site, sans jamais être négligé au motif d'une trame de petite hauteur.

Reprise du poids propre et des efforts de vent

Le poids propre du remplissage (vitrage, panneau composite ou tôle) est repris par des cales de vitrage et transmis au point fixe du montant, tandis que les efforts de vent, en pression comme en dépression, sollicitent l'ensemble des fixations sur la nappe. Le dimensionnement de ces reprises relève du bureau d'études structure du fabricant, mais leur exécution conforme au plan de calepinage relève de l'équipe de pose sur chantier.

Un mur-rideau n'est jamais posé sur une structure figée : le gros œuvre bouge, sous l'effet de la température, du retrait du béton, des charges d'exploitation et parfois de tassements différentiels. La pose doit intégrer ces mouvements sans les subir.

Joints de dilatation de l'ossature

Au-delà de la dilatation propre des profilés aluminium, la façade doit intégrer des joints de dilatation à intervalles réguliers, positionnés en cohérence avec le calepinage, pour fractionner les déplacements cumulés sur de longues trames horizontales ou verticales.

Report des joints de structure du bâtiment

Lorsque le gros œuvre comporte lui-même des joints de dilatation ou de tassement (bâtiments de grande longueur, structures mixtes, extensions), ces joints doivent être reportés fidèlement dans le plan de calepinage du mur-rideau, avec un système de couvre-joint souple garantissant la continuité de l'étanchéité malgré le mouvement relatif des deux parties de structure.

Tassements différentiels en cours de chantier

Sur les bâtiments de grande hauteur encore en cours de construction, la structure continue de tasser sous l'effet des charges qui s'ajoutent étage après étage. La pose du mur-rideau, notamment sur les premiers niveaux posés, doit anticiper ce tassement résiduel pour éviter que les fixations ne se retrouvent en butée quelques mois après la réception.

L'étanchéité d'un mur-rideau ne repose pas sur un joint unique censé arrêter toute l'eau, mais sur un principe de double barrière, aussi appelé écran pluvial ou pare-pluie ventilé.

Chambre de décompression et drainage par étage

Une première ligne, côté extérieur, freine l'essentiel de l'eau de pluie sans prétendre l'arrêter totalement. Derrière elle, une chambre de décompression équilibre la pression d'air entre l'extérieur et l'intérieur du profilé, ce qui réduit fortement la capacité de l'eau résiduelle à progresser par capillarité ou par différence de pression. L'eau qui pénètre malgré tout dans cette chambre est collectée et évacuée vers l'extérieur par un réseau de drainage dédié, généralement au niveau de chaque traverse horizontale et à chaque étage, jamais renvoyée vers l'intérieur du bâtiment. Une seconde ligne, côté intérieur, assure l'étanchéité à l'air proprement dite.

Continuité des joints et raccords aux nez de dalle et allèges

Ce principe ne fonctionne que si la continuité des deux lignes d'étanchéité est assurée sur toute la façade, y compris aux points singuliers : raccords aux nez de dalle, allèges, angles de façade et jonctions avec d'autres corps d'état. Un joint interrompu au droit d'un nez de dalle, ou un drainage obstrué par un calfeutrement mal positionné, suffit à créer un point de fuite qui n'apparaîtra parfois qu'après plusieurs mois d'exposition. Notre article sur l'étanchéité à l'air des menuiseries et le test Q4/infiltrométrie détaille les principes de mesure applicables à l'échelle du bâtiment.

Le mur-rideau traverse chaque niveau du bâtiment au droit des nez de dalle, à l'endroit précis où le compartimentage coupe-feu doit rester continu entre deux étages. C'est un point de vigilance systématique en phase de pose.

Une bande de calfeutrement coupe-feu, dimensionnée et testée pour l'ensemble ossature-vitrage retenu, doit être posée au droit de chaque nez de dalle pour empêcher la propagation du feu et des fumées d'un étage à l'autre par le vide technique situé entre la dalle et la peau de façade. Cette bande doit rester accessible pour contrôle et ne jamais être obstruée par un autre corps d'état (isolation, gaines techniques) sans validation préalable. Les exigences de classement, les cas d'application selon le type de bâtiment et les règles de calcul C+D sont détaillées dans notre article dédié à la menuiserie aluminium coupe-feu, à consulter systématiquement en phase de conception comme en phase d'exécution.

La conformité d'un mur-rideau posé ne se présume pas : elle se vérifie, à plusieurs étapes du chantier, par des contrôles visuels et des essais dédiés.

Essai d'étanchéité à l'eau in situ à la lance

L'essai le plus courant consiste à projeter de l'eau sous pression, à l'aide d'une lance, sur une zone représentative de la façade posée, pendant une durée définie, tout en observant l'intérieur pour détecter toute infiltration. Ce protocole s'inspire fréquemment de référentiels internationaux comme l'AAMA 501.2, en l'absence de norme française dédiée spécifiquement à l'essai in situ ; ses paramètres précis (pression, débit, durée, nombre et localisation des zones testées) doivent impérativement être définis au marché et validés avec le bureau de contrôle avant le démarrage du chantier, pour éviter toute contestation lors de la réception.

Contrôles visuels et points d'arrêt

En complément de l'essai à l'eau, des contrôles visuels réguliers portent sur l'aplomb et l'alignement des profilés, la pose des cales de vitrage, le serrage des fixations, la continuité des joints et l'absence d'obstruction des orifices de drainage. Ces points sont formalisés en points d'arrêt dans le plan de contrôle de l'entreprise, validés contradictoirement avec le maître d'œuvre avant que la façade ne soit fermée par les autres corps d'état.

La pose d'un mur-rideau mobilise des moyens de levage lourds (grue de chantier, nacelles, échafaudages ou plateformes suspendues) qui doivent être planifiés en concertation avec les autres lots présents sur la façade et à l'intérieur du bâtiment.

Le phasage doit anticiper les interfaces avec le gros œuvre (délai de mise à disposition des façades), avec l'isolation et le second œuvre intérieur (pose des doublages après validation de l'étanchéité), et avec les corps d'état qui interviennent ensuite sur la façade (brise-soleil, stores, serrurerie). Une fois posés, les panneaux et vitrages livrés doivent être protégés des chocs, salissures et projections des autres postes de travail jusqu'à la réception, faute de quoi des remplacements de vitrages endommagés viennent grever le budget et le planning du lot. Notre article sur la coordination avec les autres corps d'état détaille les points d'interface les plus fréquents sur ce type de chantier, et notre article sur la rédaction d'un CCTP permet de sécuriser contractuellement ces interfaces dès la consultation.

Certaines non-conformités reviennent régulièrement sur les chantiers de mur-rideau, quel que soit le système de pose retenu. Les repérer tôt évite des reprises coûteuses en fin de chantier.

• ❌ Fixations posées sans réglage tridimensionnel, qui reportent les écarts de gros œuvre directement sur l'ossature aluminium
• ❌ Points fixes et points glissants inversés ou bloqués, empêchant la libre dilatation des profilés
• ❌ Orifices de drainage obstrués par un mastic ou un isolant posé sans coordination
• ❌ Calfeutrement coupe-feu de nez de dalle interrompu ou non conforme au système testé
• ✅ Essai d'étanchéité à l'eau réalisé sur une zone représentative et contradictoire avant la fermeture de la façade
• ✅ Plan de calepinage intégrant dès l'origine les joints de dilatation du bâtiment et les tassements différentiels prévisibles
• ✅ Points d'arrêt formalisés et validés par le bureau de contrôle à chaque étape sensible

La NF EN 13830 garantit la qualité du produit mur-rideau, mais c'est la rigueur de la pose qui garantit la performance réelle sur le bâtiment. Le choix du système, la préparation du support, la gestion des mouvements et les essais de contrôle sont les leviers qui font la différence entre une façade conforme et une façade qui génère des désordres après réception.

• ✅ Choisir le système de pose (grille, préfabriqué, semi-rideau) en fonction du planning, de la hauteur et de la géométrie réelle du bâtiment
• ✅ Faire valider les tolérances de gros œuvre et le plan de calepinage avant le démarrage de la pose
• ✅ Distinguer clairement points fixes et points glissants pour absorber la dilatation thermique sans contrainte parasite
• ✅ Contractualiser le protocole d'essai d'étanchéité à l'eau in situ avec le bureau de contrôle avant le chantier
• ✅ Vérifier la continuité du calfeutrement coupe-feu à chaque nez de dalle
