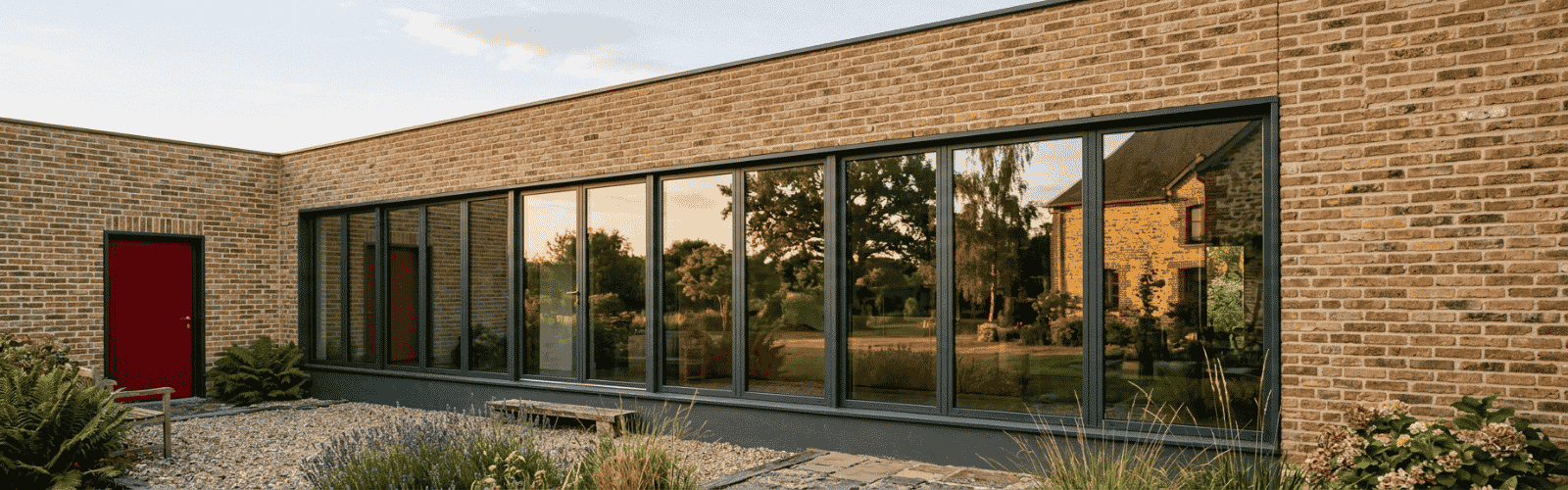

Châssis fixe alu grand format : jusqu'où peut-on aller ?

Une fenêtre aluminium grand format ne se commande pas comme un châssis standard : sa taille réelle est fixée par le poids du vitrage, la rigidité du profilé, le vent et l'accès au chantier, bien avant de l'être par le dessin. Les esquisses les plus ambitieuses se heurtent à ces limites en phase chantier, quand il est trop tard pour redessiner sans surcoût. Ce guide vous détaille jusqu'où l'on peut aller, ce qui fixe chaque limite et la méthode pour cadrer votre grand châssis dès l'esquisse.

Il n'existe aucune définition normative du « grand format ». Dans la pratique d'atelier, nous parlons de grand format quand le châssis dépasse un vitrage manipulable à deux personnes, soit, à titre de repère non normatif, environ 4 à 5 m² de verre ou un côté supérieur à 2,5 m. Au-delà, le poids, la flèche et le levage deviennent des paramètres de conception et non de simples détails de pose.

Châssis fixe et ouvrant : deux catégories distinctes

Le châssis fixe n'a ni vantail ni quincaillerie : seul le vitrage porte la dimension, ce qui permet les plus grandes portées. L'ouvrant doit en plus être manœuvré chaque jour, ce qui plafonne son poids et sa taille. Un grand format associe souvent les deux : un grand fixe central et un ouvrant de taille raisonnable en rive. Pour le détail des modes de manœuvre, consultez notre article sur les types d'ouverture d'une fenêtre aluminium.

Pourquoi l'aluminium tient ces portées

L'aluminium offre un module d'élasticité d'environ 70 000 MPa (valeur physique courante), très supérieur à celui du PVC, et se prête à l'extrusion de profilés creux à parois fines mais très inertes. Il autorise ainsi des montants de faible largeur apparente et des renforts intégrés. Il reste trois fois moins rigide que l'acier, d'où le recours à des raidisseurs acier dans les très grandes portées (voir la section dédiée). L'acier est lui aussi capable de grandes portées, mais plus lourd, plus sensible à la corrosion et plus coûteux à protéger. Pour le détail des alliages et des profilés, voyez La technique de l'aluminium.

Ce guide complète notre guide complet de la fenêtre aluminium, qui traite l'ensemble de la gamme : ici, nous nous concentrons sur les limites dimensionnelles.

La réponse honnête tient en deux phrases : un châssis fixe va beaucoup plus loin qu'un ouvrant, et la limite dépend toujours de la gamme de profilés et du calcul du projet. Les repères ci-dessous proviennent de fiches publiées par des fabricants et des gammistes ; ce sont des valeurs de catalogue maximales, jamais des garanties pour votre projet.

Deux autres plafonds existent en amont. Côté verre, le format « Jumbo » de la float atteint 6 000 x 3 210 mm (glossaire Pilkington) : c'est la taille de la feuille, pas celle d'un double vitrage livrable et posable. Côté système motorisé, certaines gammes annoncent des vantaux coulissants jusqu'à 800 kg et 3,5 m de hauteur, des performances qui relèvent de configurations très spécifiques.

Ce qu'il faut retenir de ces chiffres

• ✅ Le châssis fixe est limité par le vitrage et la logistique, rarement par le profilé.
• ✅ Le coulissant à levage est la réponse aux grands ouvrants : 300 à 500 kg par vantail selon les gammes.
• ❌ Un ouvrant à frappe reste bridé autour de 130 kg de vantail, soit environ 6 m² de double vitrage 4/16/4 en théorie, et moins en pratique.

Pour la baie qui disparaît dans le mur, nous avons un article dédié sur la baie coulissante à galandage aluminium ; pour le coulissant en général, lisez le coulissant aluminium.

Quand basculer vers un mur-rideau

Quand la trame se répète sur plusieurs travées et plusieurs niveaux, avec fixation sur les dalles, on quitte le châssis pour la façade : c'est le domaine du mur-rideau (repère de bureau d'études, non normatif). Pour les budgets, voyez le prix du mur-rideau au m².

Le verre plan pèse environ 2,5 kg par m² et par millimètre d'épaisseur, y compris trempé. Cette valeur est la base de tout calcul : on additionne les épaisseurs de verre de la composition et on multiplie par la surface. Un double vitrage 4/16/4 pèse ainsi environ 20 kg/m² (2,5 x 4 x 2), un triple vitrage courant environ 30 kg/m². La lame d'air ou de gaz ne pèse rien de significatif.

La méthode de calcul

• ✅ Poids du verre (kg/m²) = 2,5 x somme des épaisseurs de verre (en mm).
• ✅ Pour un feuilleté, ajoutez environ 1 kg/m² pour le film PVB de 0,76 mm (hypothèse de calcul : densité du PVB proche de 1,07).
• ✅ Poids total = poids au m² x surface vitrée, auquel s'ajoute le poids du profilé, généralement très inférieur à celui du verre.

Poids selon composition et surface

Le tableau ci-dessous applique cette formule. Ce sont des hypothèses de calcul à titre d'illustration, hors profilés : la composition retenue pour votre projet fixera le chiffre définitif.

Ce que ces poids changent concrètement

Un seul vitrage de 10 m² en triple 6/12/6/12/6 approche 450 kg : il dépasse la capacité de nombreux robots de pose, qui affichent 200 à 350 kg. Le découpage de la baie en deux ou trois panneaux divise d'autant la charge par pièce, au prix d'un montant supplémentaire. C'est le premier arbitrage d'un fabricant : une grande vitre sans montant plaît à l'œil, mais un montant bien placé rend la baie posable, transportable et remplaçable en cas de bris.

Le poids joue aussi sur les cales de vitrage, les points d'appui du dormant et le choix du renfort. Il s'ajoute à la contrainte de l'inertie du bâtiment et des dimensions des menuiseries, que nous détaillons dans un article distinct.

Le verre ne porte pas : c'est le profilé qui reprend la pression du vent et la transmet au gros œuvre. Plus la portée est grande, plus la déformation augmente rapidement. On la mesure par la flèche, c'est-à-dire l'écart maximal du profilé sous charge.

Flèche admissible

Les critères de flèche se rapportent à la portée. La classification de la norme NF EN 12210 distingue trois critères : A (flèche inférieure ou égale à 1/150 de la portée), B (1/200) et C (1/300). Pour les éléments de menuiserie en façade, la limite de flèche sous vent est couramment fixée à 1/200 de la portée quand celle-ci ne dépasse pas 3 000 mm (valeur relevée dans la documentation technique de référence). Plus un vitrage est grand, plus une flèche trop forte le met en contrainte, d'où une limite stricte.

Inertie du profilé et raidisseur acier

Pour limiter la flèche, on augmente l'inertie : profilé plus profond, section plus large ou raidisseur en acier glissé dans la chambre du profilé. L'inertie varie avec le cube de la hauteur de la section : doubler la profondeur d'un montant multiplie son inertie par huit en principe. Le raidisseur acier apporte le gain le plus économique en largeur apparente, au prix d'une pièce de plus à protéger contre la corrosion et à isoler du profilé aluminium.

Résistance au vent

Le classement de résistance au vent (NF EN 12210) comprend cinq classes de pression d'essai, de 400 Pa (classe 1) à 2 000 Pa (classe 5), croisées avec le critère de flèche A, B ou C. L'exposition réelle dépend de la zone de vent (Eurocode NF EN 1991-1-4 et son annexe nationale), de la rugosité du terrain, de la hauteur du bâtiment et de la forme de la façade : une façade en bord de plateau ou d'étage élevé est nettement plus sollicitée qu'un rez-de-chaussée abrité. Cette valeur se calcule sur votre site précis, jamais sur une moyenne régionale.

Notre article sur l'étanchéité à l'air et le test Q4 traite l'étanchéité à l'air et son classement, que nous ne reprenons pas ici.

Un ouvrant se manœuvre chaque jour pendant des années : sa ferrure, ses paumelles et son confort d'usage le limitent bien avant le profilé. Les ferrures aluminium courantes pour oscillo-battant ou ouverture à la française annoncent 130 kg maximum de vantail vitré (Maco, Winkhaus, Fapim, d'après leurs fiches techniques). Cela représente en principe 6 à 7 m² de verre à 20 kg/m², mais la forme du vantail, sa hauteur et le porte-à-faux réduisent beaucoup cette valeur en pratique.

Les solutions pour un grand ouvrant

• ✅ Coulissant à levage : le vantail repose sur des galets et se relève pour se déplacer, ce qui absorbe 300 à 500 kg selon la gamme (voir la section précédente).
• ✅ Motorisation : indispensable au-delà de quelques centaines de kilos, elle supprime l'effort de manœuvre et permet l'ouverture à distance.
• ✅ Fixe plus petit ouvrant : on isole la fonction de ventilation dans un vantail de taille standard et on laisse le grand panneau fixe.
• ❌ Un grand vantail à frappe : prise au vent à l'ouverture, charge sur les paumelles, flèche du vantail sur le long terme. Nous le déconseillons au-delà des plafonds de ferrure.

Confort d'usage

Un vantail de 300 kg qui coulisse d'un doigt est un vrai confort ; un vantail mal réglé devient une corvée. Le confort dépend de la qualité des galets, du rail, de l'alignement du dormant et de la planéité du support. Pour comprendre les différences d'étanchéité et de manœuvre entre coulissant et frappe, consultez notre guide du coulissant aluminium et les types d'ouverture. Le choix entre ouvrant caché et ouvrant visible a aussi son poids : l'ouvrant caché affine la façade, mais la section du vantail doit rester compatible avec la charge.

Une grande baie change l'équation thermique dans les deux sens : le coefficient Uw de la fenêtre complète s'améliore quand la part de vitrage augmente, mais le risque de surchauffe d'été explose.

Un Uw qui s'améliore avec la taille

Le Uw se calcule en pondérant le Ug du vitrage, le Uf du cadre et l'effet de bord du vitrage. Le vitrage (ordres de grandeur courants : environ 1,0 à 1,1 W/m².K en double à faible émissivité, environ 0,5 à 0,7 en triple, à confirmer sur la fiche du vitrage retenu) isole mieux que le cadre : plus la surface vitrée domine, plus le Uw se rapproche du Ug. Un grand châssis fixe avec profilés fins a donc un Uw avantageux. La rupture de pont thermique reste décisive sur le cadre : voyez notre article sur la rupture de pont thermique aluminium et la page performance thermique pour la lecture des fiches.

Le risque de surchauffe

Le facteur solaire g mesure la part de l'énergie solaire qui traverse le vitrage. Une baie plein sud ou plein ouest, de 10 m² en vitrage clair, peut transformer une pièce en serre l'été. Trois leviers s'additionnent :

• ✅ Orientation : sud et ouest sont les expositions à surveiller en premier.
• ✅ Vitrage à contrôle solaire : il réduit le facteur solaire sans assombrir ; nous le traitons dans notre article sur le vitrage de contrôle solaire en façade aluminium.
• ✅ Protections solaires extérieures : brise-soleil fixes ou orientables, store zip motorisé, débords de toiture ; une protection extérieure est toujours plus efficace qu'un store intérieur.
• ❌ Un grand vitrage clair non protégé en façade sud : inconfort en été et consommation de climatisation.

L'inertie des parois et du sol (dalle, murs lourds) amortit les pics de chaleur. La réglementation environnementale évalue ce confort d'été : consultez RE2020 et menuiseries aluminium.

Nous ne publions pas de prix au m² pour un grand châssis : aucune source publique fiable n'existe pour les formats hors standard, et le prix varie du simple au double selon le vitrage et la logistique. Les repères disponibles concernent les formats courants : une baie vitrée aluminium sur mesure se situe entre 300 et 500 € par m², hors pose, et une baie coulissante de 300 x 215 cm en double vitrage entre 2 500 et 4 000 € pose comprise (guides de prix du marché consultés en 2026, repères indicatifs). Le sur-mesure se paie : on observe une majoration de 15 à 25 % pour des dimensions proches du standard, jusqu'à 40 % pour des formats atypiques.

Les postes qui font grimper le prix

Chaque poste se calcule sur plans. Un chiffrage sérieux repose sur vos côtes, votre vitrage et l'accès réel.

Un grand châssis se gagne ou se perd à l'atelier et sur le trottoir, pas sur plan. Nous fabriquons nos menuiseries sur mesure dans notre atelier de 3 000 m² à Glisy, près d'Amiens, et nous assurons nous-mêmes la pose : le même interlocuteur maîtrise les contraintes de fabrication et celles du chantier.

Contraintes d'atelier

Les profilés nous sont livrés en barres de longueur standard (couramment 6 à 6,5 m selon la gamme) : au-delà, on découpe en travées avec un montant de jonction. Un cadre de grande taille doit rester plan à l'assemblage, ce qui impose des tables et des appuis adaptés. Le vitrage est commandé aux dimensions exactes après relevé des côtes finies, avec ses cales et ses joints.

Transport hors gabarit

Un châssis ou un vitrage de plus de 2,5 m de large se transporte sur chevalet ou en caisse spécifique. Au-delà d'un certain gabarit, le transport devient exceptionnel (seuil de 2,55 m de largeur de chargement indiqué à titre de repère, à vérifier selon le véhicule et la réglementation en vigueur). Nous anticipons cette contrainte au chiffrage.

Accès chantier et levage

• ✅ Accès : largeur de porte, escalier, hauteur sous plafond, cour intérieure, distance du camion à l'ouverture.
• ✅ Robot de pose à ventouses : certains modèles affichent 200 à 350 kg et une hauteur de levage de 2 800 mm ; des palonniers à ventouses annoncent jusqu'à 500 kg.
• ✅ Grue ou camion-grue : pour les vitrages lourds, les étages et les cours fermées.
• ✅ Équipe de pose : le nombre de poseurs dépend du poids de chaque panneau et de la méthode de levage, jamais d'une règle fixe.

La méthode de pose (en tunnel, en applique, en feuillure) influence le levage : lisez les différents types de poses. Nous intervenons dans un rayon d'environ 150 km autour d'Amiens, dans le triangle Lille, Rouen, Paris, et nous vous répondons sous 48h. Pour le contexte des grandes baies résidentielles haut de gamme, voyez la menuiserie aluminium pour maison d'architecte ; pour un cloisonnement vitré intérieur, la verrière atelier aluminium.

Le meilleur moment pour fixer les limites d'un grand châssis est l'esquisse, quand une modification coûte un trait de crayon. Voici les informations à nous transmettre pour obtenir un chiffrage fiable.

• ✅ Dimensions : largeur et hauteur de l'ouverture en gros œuvre, nombre de travées envisagé, tolérance de la maçonnerie.
• ✅ Fixe ou ouvrant : ce qui doit s'ouvrir, la largeur de passage souhaitée et la fréquence d'usage.
• ✅ Composition de vitrage visée : double ou triple, feuilleté ou non, contrôle solaire, exigences acoustiques ou de sécurité.
• ✅ Exposition et hauteur : orientation, étage, site (plaine, littoral, bord de plateau) pour la prise au vent et le soleil.
• ✅ Support et structure : nature du linteau et de l'allège, flèche admissible du gros œuvre, type de pose.
• ✅ Accès chantier : escalier, grue possible, stationnement, cour fermée, voie publique.
• ✅ Finition : teinte RAL, bicoloration, label Qualicoat à exiger (voir Qualicoat).
• ✅ Calendrier : date de pose souhaitée et délais de fabrication du vitrage hors cote.

Avec ces éléments, nous arbitrons le découpage en travées, le raidisseur, la composition de vitrage et la méthode de levage, puis nous chiffrons sous 48h. Les références normatives (NF EN 12210, NF EN 14351-1) sont disponibles sur la boutique Afnor.

Un grand châssis aluminium est faisable bien au-delà de ce que laissent croire les catalogues standards, à condition d'arbitrer tôt : le poids du vitrage fixe la manutention, la flèche fixe le profilé, le vent fixe le renfort, la quincaillerie fixe l'ouvrant et l'accès fixe la pose. Plus ces questions arrivent tard, plus elles coûtent cher.

• ✅ Fixez la composition de vitrage dès l'esquisse : elle détermine le poids et la thermique.
• ✅ Réservez les grands panneaux au fixe, et gardez un ouvrant de taille raisonnable ou un coulissant à levage.
• ✅ Faites calculer la flèche et le vent sur votre site précis, jamais sur une moyenne.
• ✅ Prévoyez dès le départ protections solaires et contrôle solaire pour les expositions sud et ouest.
• ✅ Vérifiez l'accès et le levage avant de valider les dimensions.
• ✅ Transmettez-nous plans, côtes et exposition pour un chiffrage fiable sous 48h.

Denis Plastalu fabrique et pose des menuiseries aluminium sur mesure depuis plus de 65 ans, en Hauts-de-France, Île-de-France et Seine-Maritime. Contactez-nous pour cadrer votre grand châssis.
